自動調平系統簡介
點擊次數：4527 次 更新時間：2022-04-18
1前言
自動調平系統是高精度工作平臺的重要組成部分。其主要功能是：自動、快捷地調節工作平臺的水平，縮短調平工作時間，提高設備的快速反應能力。常用的自動調平方式有機電式調平方式和電液式調平方式。機電式調平系統適合于供電方便或自帶移動電站的設備，調平精度高，結構緊奏，安裝方便；電液式自動調平系統適合于自帶液壓系統的設備，調平速度快，負載能力大，結構簡潔，可充分利用設備的液壓動力源。
2機電式自動調平系統
2.1機電式自動調平系統的組成及原理
該系統主要由如下機構組成：控制箱、撐腿（四套）、水平展開機構（兩套）、雙軸水平檢測器、連接電纜等。交流伺服電機及其驅動器、滾珠絲桿組件、撐腿本體、水平展開機構等構成執行機構， PLC 控制器，雙軸水平檢測器,光電編碼器等組成反饋控制系統。其原理如圖1機電式調平系統原理框圖。
2.2機電式調平系統的主要性能
調平系統應具備以下性能指標：平臺全升、全降，撐腿落地自動檢測，撐腿行程自動反饋，撐腿過行程和過載保護，水平監測，自動調平，撐腿自動鎖定、解鎖，本控、遙控等操作功能。具體指標如下。
1.調平精度≤ 6 ′。
2.調平時間≤ 1min。
3.撐腿行程：400 mm。
4單腿承載：8 t 。
5可靠性壽命：15年
圖1 機電式自動調平系統原理框圖
6平均無故障時間： MTBF＞5000 h 。
7平均修復時間： MTTR＜20 min。
8預熱時間：在-20 ℃以下時預熱時間應小于 5 min。
9溫度：工作溫度– 40-- +55 ℃，存貯溫度– 50-- +70 ℃。
10工作高度：海拔 3000 m 能正常工作。
2.3機電式調平系統的試驗情況
2.3.1環境適應性試驗
2003年5月，機電式自動調平系統按其技術條件、試驗大綱要求，進行了高低溫試驗、恒定濕熱試驗、沖擊試驗、振動試驗、跑車試驗、淋雨試驗。產品的各項試驗結果均達到了設計要求。
2.3.2承載試驗
通過單腿承載 8ｔ的試驗。
2.3.3調平性能試驗
調平系統性能試驗中，調平精度 2′5″（設計要求 6′）；調平時間 1′10″（設計要求 2 min ）。
2.4機電式調平系統的主要關鍵技術攻關情況
2.4.1滾珠絲桿傳動
針對國內類似產品設計上的缺陷，我公司科技人員通過調研，巧妙地將滾珠絲桿和超越離合器結合，將其成功地應用到自動調平系統中，既提高了產品的機械效率，又克服了滾珠絲桿無法自鎖的難題。
2.4.2調平系統的剛性鎖定
目前，國內類似產品沒有鎖緊機構，系統調平一段時間后其精度會發生改變。為了保證在自動調平后，工作平臺精度不再發生變化，我公司科技人員通過調研后，增設雙向超越離合器，實現了工作平臺的剛性鎖定。并保護了伺服電機免受外力矩?fù)p傷。
2.4.3改進諧波減速器，提高其使用壽命
由于現有的諧波減速器和我們的調平撐腿配套后，輸出鋼輪定位、導向均不理想，會加速諧波減速器的磨損，降低其使用壽命。我公司科技人員和配套廠家的科技人員共同攻關，使改進后諧波減速器和調平撐腿的配套性能良好。
2.4.4采用先進的調平算法
由于控制系統采用了改進的調平算法，以及控制系統根據實時檢測的數據對工作平臺不斷調平，工作平臺的變形量可以得到一定的補償，因此，對系統的剛性無特別要求。
2.5機電式調平系統的主要配套產品、型號及供貨情況
2.5.1諧波減速器
本公司選用的諧波減速器，傳動比為 1 ：120 ，輸出轉矩 220 Nm ，是該公司和與我公司配套的產品。該公司為國家諧波傳動重點實驗基地，交貨及時，質量可靠。
2.5.2雙向超越離合器
本公司選用的超越離合器，輸出轉矩 200 Nm 。該公司為我國主要超越離合器生產廠家之一。交貨及時，質量可靠。
2.5.3 伺服電機及驅動器
日本松下公司生產，型號為 MSMA082A1G，功率 750 w 。
2.5.4滾珠絲桿組件
南京裝配工藝廠根據我公司設計圖紙生產的三列內循環滾珠絲桿，公稱尺寸 63 mm 。螺距 12 mm 。該廠為國內最大的滾珠絲桿生產廠家。
2.5.5水平傳感器
本公司選用的水平檢測器為航天電子公司研制，產品代號： SPD-1 。是該公司根據我公司要求，專門研制的水平檢測器，產品性能穩定，供貨及時。
2.5.6 PLC
可編程控制器，選用德國西門子公司產品。產品性能穩定，供
貨及時。
2.6機電式調平系統達到的性能指標
2.7機電式調平系統的設計定型
在各部門的積極配合協作下,經過機電式自動調平系統項目組全體科技人員的共同努力，完成了機電式自動調平系統樣機的研制，并順利通過了設計鑒定的環境試驗前的功能測試、環境試驗、環境試驗后的功能測試、可靠性試驗、承載能力試驗工作。現已經成功應用于×××G、×××H、×××E（B）等雷達，用戶反映良好。
2.8如何正確裝配和使用機電式自動調評系統。
為了確保自動調平系統的功能及其使用壽命，在自動調平系裝配
過程中，必須注意如下事項。
2.8.1滾珠絲桿和滑柱的裝配
自動調平系統中的調平撐腿采用結構緊湊、運行平穩的內循環三列滾珠絲桿，由于滾珠絲桿配合精度高，因此裝配時必須根據絲桿及螺母的尺寸來選擇相應尺寸的滾珠。目前，我公司的自動調平系統采用的滾珠絲桿為南京工藝裝配制造廠生產，該廠根據測量結果選配了滾珠，并組裝成滾珠絲桿組件。
圖2 滑柱和滾珠絲桿裝配示意圖
由于調平撐腿的滑柱在另外一家外協廠加工，且滑柱和螺母裝配后，必須保證它們的外圓柱面的同軸度小于0.11mm，以利螺母和滑柱在導向套上滑動順暢。用薄型平鍵將螺母和滑柱連接后，用銅榔頭輕打到位；再以螺母的銷孔為基準，加工滑柱上的銷孔，鉸孔后裝上圓柱銷；最后以螺母的鍵槽為基準，加工滑柱上的鍵槽，使二者的鍵槽方向完全一致，確保導向鍵在二者的鍵槽上滑動順暢、無卡滯現象。
在加工滑柱的銷孔時，由于會導致鐵屑進入滾珠絲桿及螺母的球面螺紋槽內，如果不加以清洗，就會加速滾珠絲桿的磨損，因此必須將加工銷孔后的滾珠絲桿組件拆開來，清洗干凈。待其干燥后涂覆半流體潤滑脂。特別強調，不得涂覆普通的潤滑脂，否則在低溫時，由于潤滑效果降低，導致系統的機械效率下降，造成調平系統無法正常工作。

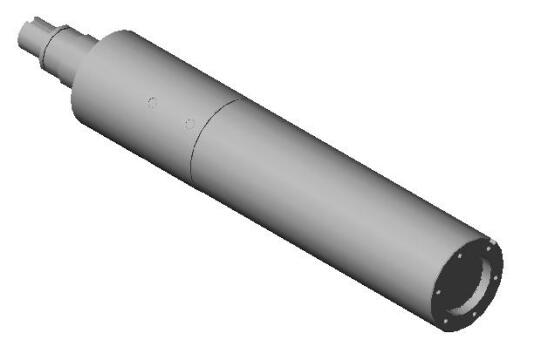

圖3 滑柱和滾珠絲桿裝配效果圖
2.8.2諧波減速器及伺服電機的裝配
MINAS-A系列伺服電機可實現高速定位并且環境適應性強；諧波減速器傳動比大并且范圍廣，精度高，空回小，承載能 力大，效率高，體積小，重量輕，傳動平穩，噪音��；因此調平撐腿驅動部分選用了MINAS-A系列伺服電機和諧波減速器。
圖4 驅動機構裝配示意圖
輸入剛輪和安裝座配裝時，配鉆并鉸定位銷孔后，必須清洗干凈，不得有雜質進入剛輪和柔輪的結合面間，否則會加快諧波減速器的磨損。
定位套和軸承內圈為小過盈配合，裝配時不要采用敲擊的方式，最好采用熱套或壓裝的方法。裝配前在軸承上涂覆半流體潤滑脂，并將軸承壓裝到位。
由于MINAS-A系列伺服電機的光電編碼器受敲擊后極易損壞，因此在裝配伺服電機時，不得敲擊，而應用手輕輕壓裝到位。
由于諧波減速器剛輪和柔輪的輪齒模數小，因此在配裝剛輪和柔輪時，不得用力打擊，在將剛輪和柔輪上涂覆半流體潤滑脂后，用手輕輕壓裝。當剛輪和柔輪的輪齒嚙合上后，再收緊螺栓，以免損壞輪齒。

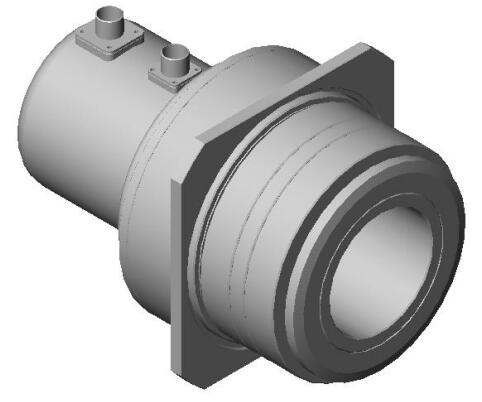

圖5 驅動機構裝配效果圖
2.8.3調平撐腿的裝配
雙向超越離合器常與滾珠絲桿副配套，作為防止逆轉機構。一端孔接主動軸，一端孔接從動軸。當外圈不動，主動軸順時針或逆時針轉動時，從動軸也同步轉動；而從動軸受外力矩的作用時，順時針和逆時針都不能轉動。因此，將諧波減速器的輸出軸和超越離合器的主動軸相連，超越離合器的從動軸和滾珠絲桿相接，就可保證只有伺服電機可以驅動滾珠絲桿轉動，而外力矩?zé)o法驅動滾珠絲桿，從而實現系統的剛性鎖定。裝配超越離合器時，用手柄轉動其主動軸端，應能靈活驅動滾珠絲桿機構運動。
圖6 撐腿裝配示意圖
在調平撐腿總裝前，將驅動機構通電運行，空載時伺服驅動器檢測到的伺服電機的力矩必須小于20%的設定力矩。如果檢測到的力矩大于20%的設定力矩，必須重裝驅動機構，直到檢測到的力矩符合要求為止。將合格的驅動機構通電運行48小時后，拆開清洗干凈，重新涂覆半流體潤滑脂后裝配。
在總裝連接座和驅動機構、連接座和本體時，應保證運動件間的軸向間隙0.30—0.50mm，以確保其運動靈活。如果軸向間隙太小，應加裝相應厚度的石棉墊。
圖7 撐腿裝配效果圖
2.8.4水平檢測器的裝配
航天電子的雙軸水平檢測器，根據一定的比例系數，將檢測到的工作平臺的X軸和Y軸方向的傾角信息轉換成電壓信號傳送給PLC控制器。PLC控制器根據系統的調平算法，將結果傳送給伺服電機驅動器，驅動執行機構，實現系統調平。
水平檢測器總裝時，必須保證水平檢測器的基準面和安裝座的安裝平行，即用游標尺檢測兩者間的距離誤差應小于0.05mm。

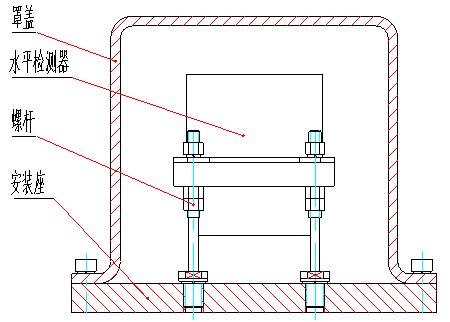

圖8 水平檢測器裝配示意圖

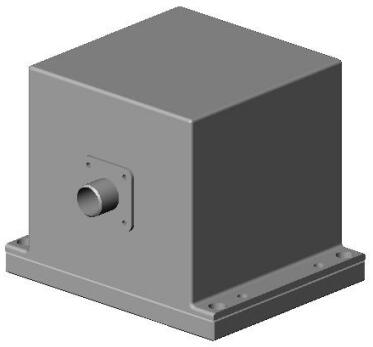

圖9 水平檢測器裝配效果圖
2.8.5調平控制箱的裝配
調平控制箱的元器件裝配必須對角、逐次擰緊連接螺釘，確保元器件裝配可靠。
圖10 控制箱裝配示意圖

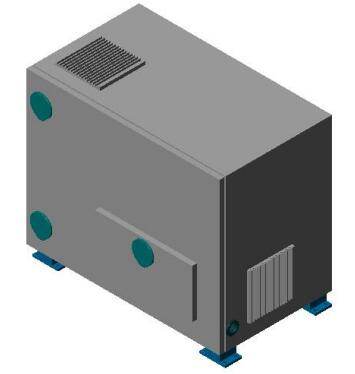

圖11 控制箱裝配效果圖
2.8.6機電式調平系統的總裝
水平檢測器安裝于天線座車時，必須確保其安裝方向符合12調平系統安裝示意圖所示。如果水平檢測器的X軸和Y軸的方向不對，將會導致系統調平時越調越不平。因?yàn)镻LC的控制算法是按圖6調平系統安裝示意圖的安裝及接線的邏輯關系，水平檢測器的方向裝錯后，PLC就會將錯誤的運算結果傳送給伺服控制器，導致系統調平時，該伸的撐腿沒伸，不該伸的撐褪卻伸了。

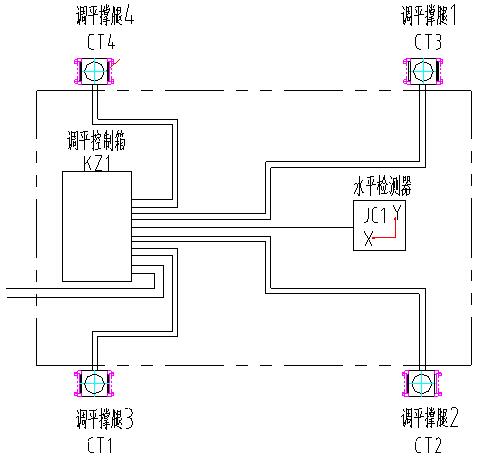

圖12 調平系統裝配示意圖
調平撐褪安裝時，也必須按照圖12調平系統安裝示意圖的裝配關系安裝，否則會造成調平撐腿的誤動作，同樣無法實現系統的調平。四套調平撐褪的裝配位置必須保證同一高度，因?yàn)楦叨炔唤y(tǒng)一，會造成調平系統的有效行程減小，在坡度較大的工地上無法調平。這樣對工地的要求就會提高，降低了設備的工地適應性。
在系統調平前，應先檢查電纜連接是否正確，否則同樣會因錯誤連接而無法實現系統調平。
2.9本公司機電式自動調平系統配套產品圖片資料

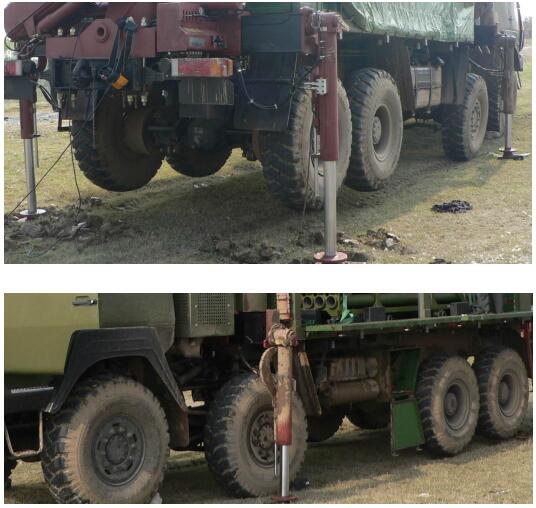

圖13 機電式自動調平系統配套產品圖片
3電液式自動調平系統
3.1電液式自動調平系統的組成及原理
本系統由一套PLC控制模塊、兩套液壓水平展開機構、四套液壓撐腿、一套雙軸水平傳感器、一套溫控裝置、收腿到位檢測和報警裝置、車外操作裝置、液壓換向和壓力檢測裝置、連接電纜和液壓管路附件等組成。其原理如圖14電液式調平系統原理框圖。
3.2電液式調平系統的主要性能
調平系統應具備以下性能指標：平臺全升、全降，撐腿落地自動檢測，水平監測，自動調平，撐腿自動鎖定、解鎖，本控、遙控等操作功能。具體指標如下：
圖14 電液式調平系統原理框圖
1調平要求：調平精度≤±0.5°。
2調平時間：≤20s。
3單腿有效行程：400mm。
4單腿額定承載：15T。
5可靠性壽命：15年。
6預熱時間：在-20℃以下預熱時間應小于3Min。
7溫度：工作溫度：-40℃- +55℃，存儲溫度：-50- +70℃。
8工作高度：海拔3000m能正常工作。
9角度自動顯示功能。
10工地傾角大于6°自動報警。
11車內外可操作功能。
3.4本公司電液式自動調平系統配套產品圖片
圖15電液式自動調平系統配套產品圖片
