本公司經銷的自動調平系統，已完成系列化、模塊化設計。
按調平系統采用的撐腿數量，可分為：三腿調平臺、四腿調平系統。
按調平系統采用的動力驅動方式，可分為：機電式調平臺、電液式調平系統。
按調平系統采用的控制模式，可分為：一鍵式自動調平系統，動態實時智能調平臺。
按承載能力分：300Kgf、600Kgf、1T、3T、5T、10T、20T、30T、40T。
按調平系統采用的器件產地，軍品可分為：完全國產化、關鍵件國產化。
一 一鍵式自動調平系統
⑴ 300Kgf三腿機電式自動調平臺

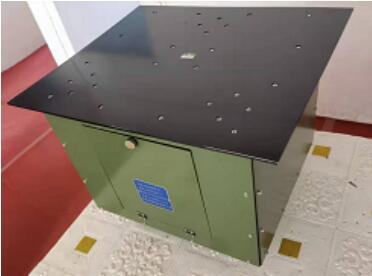

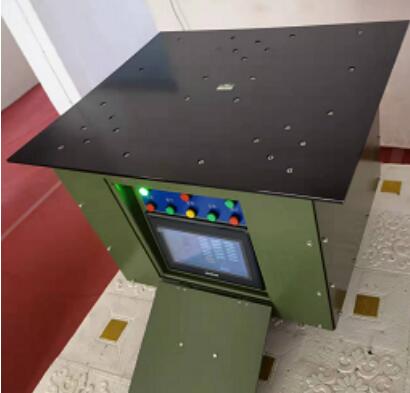

圖1 三腿機電式自動調平臺

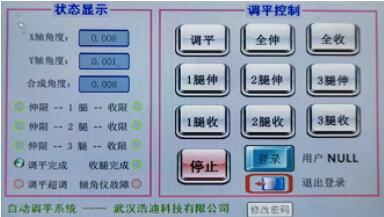

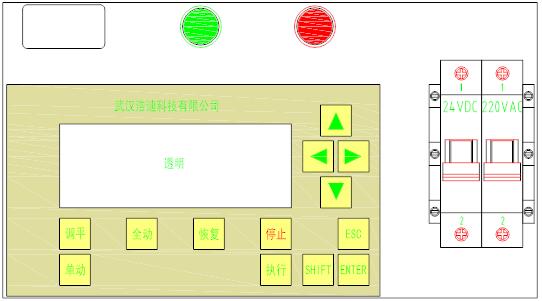

圖2 三腿機電式自動調平臺操作面板
實時智能調平臺
三腿機電式自動調平臺主要由如下部分組成：控制系統由可編程控制器PLC及其外圍電路組成；執行機構由三套調平撐腿及其傳動機構等組成；測量機構由雙軸水平檢測器、調平撐腿極限行程檢測開關組、溫控儀等組成；其他器件包括操作面板、加熱器、低壓電源、空開、連接電纜、按鈕及指示燈等。
三腿自動調平臺具備以下性能指標：平臺點動全升、恢復、單腿點動升降、調平撐腿過行程保護、水平監測、自動調平、雙重自保、剛性鎖定等操作功能，具體指標如下。
1 調平精度 ≤0.1°。
2 調平時間 ≤ 50s。
3 電動推桿行程：100mm～200mm。
4 系統承載承載：200Kgf～400Kgf。
5 自動報警：相對坡度大于設定值時，系統自動報警，紅燈亮。
6 實時顯示：實時顯示工作平臺角度。
圖3 三腿機電式自動調平臺工作中
一鍵式自動調平臺
7 自動調平：系統自動調平工作平臺。
8 調平顯示：工作平臺相對坡度不大于0.05°，綠燈亮，顯示系統已調平。
9 平臺全升：工作平臺整體上升。
10 單動點動升降功能：調平撐腿單獨升降工作平臺。
11 恢復功能：恢復系統初始狀態，調平撐腿全部回收，直到工作平臺達到最低位置，調平撐腿得回收極限行程開關信號而停止。
12 雙重自保：傾角過大，程序停止系統調平運行；按“停止”鍵，停止系統調平運行。
13 剛性鎖定：系統完成自動調平，剛性鎖定調平撐腿。
⑵ 600Kgf四腿機電式自動調平臺
圖4 四腿機電式自動調平臺
四腿機電式自動調平臺主要由如下機構組成：一套控制系統箱、四只電動推桿、一套雙軸水平檢測器、一組連接電纜等。其中，可編程控制器PLC為控制系統核心；電動推桿及其控制器構成執行機構；雙軸水平檢測器、電動推桿限位開關組等組成反饋系統。
圖5 四腿機電式自動調平臺操作面板
自動調平系統應具備以下性能指標：平臺點動全升、點動全降、單腿點動升降、電動推桿過行程保護、水平監測、自動調平等操作的功能。具體指標如下：
1調平精度 ≤0.5°。
2調平時間 ≤ 2 min。
3電動推桿行程：100 mm。
4單個電動推桿承載：200Kgf。
5自動報警：相對坡度大于6°自動報警。
6 實時顯示：實時顯示工作平臺角度。
7自動調平：系統自動調平工作平臺。
8調平顯示：工作平臺相對坡度不大于0.2°，顯示系統調平。
9點動平臺全升：工作平臺整體上升。
10點動平臺全降：工作平臺整體下降。
11單動點動升降功能：電動推桿單獨升降工作平臺。
如下系列自動調平系統，需要根據客戶的具體要求，進行模塊化組合定制。
⑶ 1T三腿機電式自動調平系統
⑷ 3T三腿電液式自動調平系統
⑸ 5T三腿電液式自動調平系統；
⑹ 10T三腿電液式自動調平系統；
⑺ 20T三腿電液式自動調平系統；
⑻ 30T四腿機電式自動調平系統

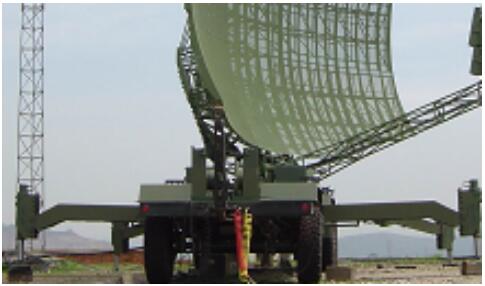

圖6 四腿車載機電式自動調平系統應用圖片
四腿機電式車載調平系統組成如圖7所示。該系統由1套控制箱、1套控制模塊、車外操作裝置、4套電動撐腿、4套水平展開機構、1套雙軸水平傳
圖7 四腿車載機電式自動調平系統構成示意圖
感器等組成。電動撐腿由伺服電機、減速機和滾珠絲桿等結構件構成；控制箱由PLC控制器、低壓電源、操作面板、繼電器、保護設備、按鈕及指示燈等構成。
由于三點確定一個平面，在實際的調平過程中，四腿機電式車載自動調平系統，有時會出現一個電動撐腿懸空的現象。因此，電動撐腿水平展開到位后，系統調平工作前，首先進行所有的電動撐腿“著地”，并對電動撐腿進行壓力檢測。電動撐腿伸出過程中，當電動撐腿壓力達到設定壓力時，汽車輪胎處于半著地狀態，壓力繼電器發信號給PLC控制器，PLC發指令停止電動撐腿運行。當電動撐腿（1、2、3、4）全部停止運行后，電動撐腿“著地”完成，系統進入自動調平狀態。
四腿車載機電式自動調平系統組件外形尺寸及接口尺寸
四腿車載機電式自動調平系統撐腿外形安裝尺寸如圖8所示
圖8 四腿車載機電式自動調平系統撐腿外形安裝示意圖
四腿電液式車載調平系統組成如圖8所示。該系統由1套控制箱、1套控制模塊、車外操作裝置、4套液壓撐腿、4套水平展開液壓機構、1套雙軸水平傳感器、一組壓力繼電器、液壓集成塊、油箱、液壓站及其附件等組成。液壓撐腿由液壓缸、液壓鎖和安裝座等結構件構成；控制箱由PLC控制器、低壓電源、操作面板、繼電器、保護設備、按鈕及指示燈等構成。
圖9 四腿車載電液式自動調平系統應用圖片
⑽ 40T六腿電液式自動調平系統
二 實時智能調平系統
⑴ 300Kgf三腿機電式實時智能調平臺
圖10 三腿機電式實時智能調平臺動態調平演示
三腿機電式實時智能調平臺，除了具備三腿機電式自動調平臺的全部功能外，還實現了系統自動調平無人化操作。即：當系統開機完成自檢，按下“調平”按鈕后，系統進入實時智能調平狀態。當PLC檢測到雙軸傾角傳感器數值超出設定值時，控制系統根據調平算法，實時進行系統自動調平，完成系統調平后進入準工作狀態，直到傾角超過設定值，控制系統再次自動進行系統調平……
如下系列實時智能調平系統，需要根據客戶的具體要求，進行模塊化組合，完成定制。
⑵ 10T三腿電液式實時智能調平系統
⑶ 20T三腿電液式實時智能調平系統
⑷ 30T四腿電液式實時智能調平系統
⑸ 40T四腿電液式實時智能調平系統
公司可根據用戶需求，對車載自動調平系統進行技術嫁接。將自動調平系統廣泛應用于工業、鐵路及民用領域。根據用戶的具體要求，進行重新設計，滿足不同用戶的要求。
三 YM系列直流電動推桿
電動推桿，是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的機電裝置。YM系列電動推桿運行平穩、結構緊湊，電機直接驅動、剛性自鎖。廣泛用于自動調平臺、醫療設備、測量車、家具等小功率驅動裝置。
電動推桿主要參數：推拉力（N）、行程、運行速度（mm/.s）。
電動推桿組成：驅動電機、減速器、絲桿副、導筒及電氣控制部分。
電動推桿結構形式：電機與推桿垂直、電機與推桿平行、電機與推桿同軸。
電動推桿性能參數：推力范圍、行程范圍、速度范圍。
電機驅動：直流電機、交流電機、步進電機、伺服電機。
絲桿副形式：梯形絲桿副、滾珠絲桿副。
行程控制：通過行程開關，控制電動推桿上下極限行程位置。
（一）YM系列HD2201型直流電動推桿
產品主要技術參數指標
輸入電壓：24VDC
最大負載：3000N
速度：4-15 mm/s
最小安裝尺寸：L=175+S（行程）
行程開關：內置
工作溫度：-25℃～65℃
保護等級：IP54
產品型號標注示例
YMHD2201 — 24 — 1000 — 100 — 6 —
系列代號 電壓V 推力N 行程mm 速度mm/s

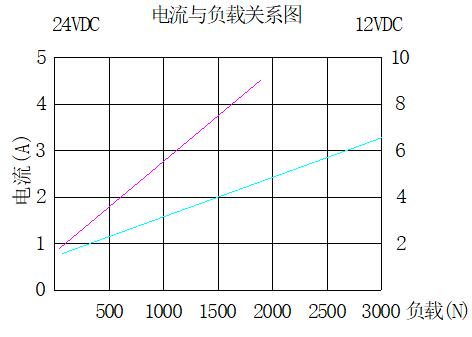

電流與負載關系圖
速度與負載關系圖

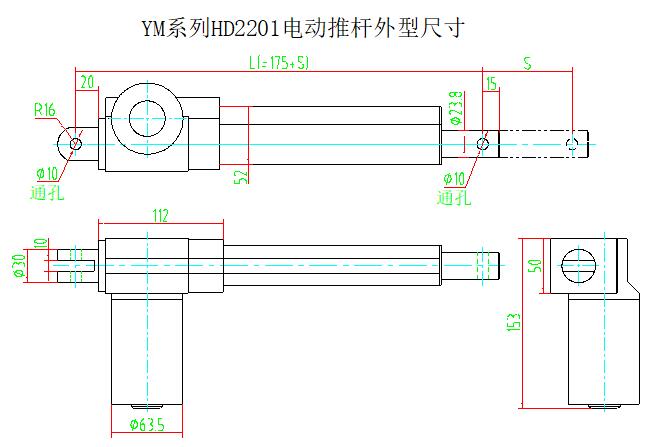

產品外形尺寸
（二）YM系列HD2202型直流電動推桿
產品主要技術參數指標
輸入電壓：24VDC
最大負載：1200N
速度：4-15 mm/s
最小安裝尺寸：L=105+S（行程）
行程開關：內置
工作溫度：-25℃～65℃
保護等級：IP65
產品型號標注示例
YMHD2202 — 24 — 1000 — 100 — 6 —
系列代號 電壓V 推力N 行程mm 速度mm/s

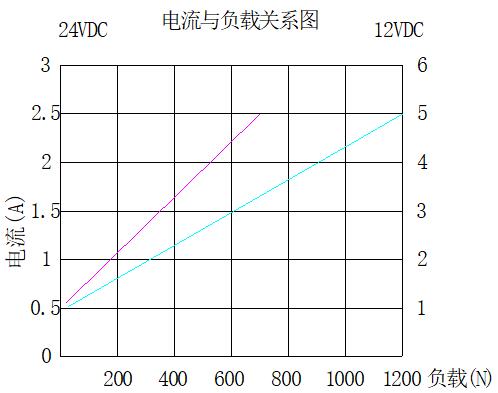

電流與負載關系圖

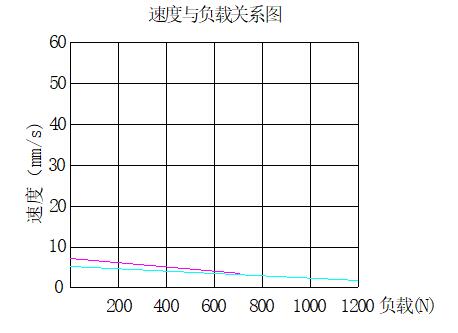

速度與負載關系圖

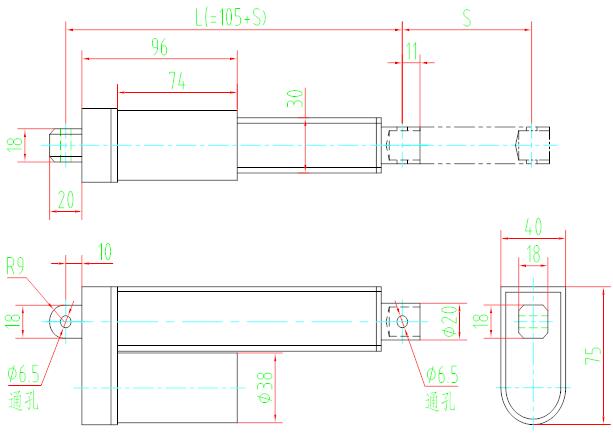

產品外形尺寸
