自動調平系統

摘要：隨著科技水平的進步，軍工裝備、測量設備、高精平臺等對基準工作平臺的水平精度要求越來越高。同時，根據陣地的遷移、工位的變更，要求產品實時、快捷地實現工作平臺的自動調平、調平后剛性鎖定，確保工作平臺水平精度滿足要求。當傾角超過允許值時，系統自動報警，同時停止自動調平運行，實現程序自保 ；當系統自動調平運行中，出現意外情況，可按下“停止”鍵，停止調平運行，實現人工急停，確保系統的雙重自保。
本公司的自動調平系統通過不斷改進與完善，自動調平系統已完成了系列化、模塊化、國產化的設計，實現了機電式、電液式與三腿、四腿、六腿的自由組合，并完成了從一鍵式調平自動化到動態實時智能調平的飛躍。
    關鍵詞：調平系統；水平精度；調平算法；雙重自保；離去角；實時調平。
引言
自動調平系統,是根據設計要求，將傾斜的工作平臺，調整到與水平面平行，且達到設計的水平精度要求的設備。其中，可編程控制器PLC檢測雙軸水平傳感器的X軸與Y軸的測量值，根據自動調平算法發指令，控制相應的控制器驅動對應的調平撐腿運行，實現系統自動調平。當系統的傾角小于設定值時，可編程控制器PLC發指令，停止調平撐腿運行，同時系統剛性鎖定，調平指示燈亮，顯示系統已完成自動調平。


1 三腿機電式自動調平臺的組成及其工作原理
1. 1 三腿機電式自動調平臺的組成
三腿機電式自動調平臺主要由如下部分組成：控制系統由可編程控制器PLC及其外圍電路組成；執行機構由三套調平撐腿及其傳動機構等組成；測量機構由雙軸水平檢測器、調平撐腿極限行程檢測開關組、溫控儀等組成；其他器件包括操作面板、加熱器、低壓電源、空開、連接電纜、按鈕及指示燈等。三腿自動調平臺的組成示意圖如圖1。
1. 2 三腿機電式自動調平臺的工作原理
系統上電后，首先進行初始化和自檢：從非易失性存儲器中讀取當前工作平臺X軸和Y
軸的傾角信息，更新系統各部分的狀態，檢測系統內部及其通訊是否正常，檢測系統各部分狀態是否正常。


當系統接收到“調平”指令時，可編程控制器PLC，首先檢測工作平臺的X軸和Y軸的
    傾角信息，根據X軸的調平算法和Y軸的調平算法，控制對應的調平撐腿做相應的運行，進行工作平臺X軸和Y軸的調平，從而實現系統自動調平。通過調平撐腿限位開關組，可以檢




測調平撐腿的行程信息，實現對調平撐腿的行程控制和行程保護。系統自動調平后，調平指示燈亮，調平系統剛性鎖定，確保工作平臺的水平精度。三腿自動調平臺的控制原理框圖如圖2。
1. 3 三腿機電式自動調平臺的主要功能
三腿自動調平臺具備以下性能指標：平臺點動全升、恢復、單腿點動升降、調平撐腿過行程保護、水平監測、自動調平、雙重自保、剛性鎖定等操作功能，具體指標如下。
2.1 調平精度 ≤0.05°。
2.2 調平時間 ≤ 50s。
2.3 電動推桿行程：100mm～200mm。
2.4 系統承載承載：200Kgf～400Kgf。
2.5 自動報警：相對坡度大于設定值時，系統自動報警，紅燈亮。
2.6 實時顯示：實時顯示工作平臺角度。
2.7 自動調平：系統自動調平工作平臺。
2.8 調平顯示：工作平臺相對坡度不大于0.05°，綠燈亮，顯示系統已調平。
2.9 平臺全升：工作平臺整體上升。
2.10 單動點動升降功能：調平撐腿單獨升降工作平臺。
2.11 恢復功能：恢復系統初始狀態，調平撐腿全部回收，直到工作平臺達到最低位置，調
平撐腿得回收極限行程開關信號而停止。
2.12 雙重自保：傾角過大，程序停止系統調平運行；按“停止”鍵，停止系統調平運行。
2.13 剛性鎖定：系統完成自動調平，剛性鎖定調平撐腿。
1. 4 三腿機電式自動調平臺的自動調平模式
調節一個平面到水平狀態的模式有兩種：
（1）單向調節，即先將X方向調平，再將Y方向調平；或相反，先將Y方向調平，再將X方向調平。其特點是協調性好，但調節時間長。
（2）多點調節，即各點都同時運動，都調整到各自的預定點。其特點是速度快，算法復雜。
采用三點支撐的工作平臺近似為剛性結構，采用模式（2）進行系統調平時，因每個調平撐腿的位移、速度均不相同，其運動相互制約，具體控制算法難以實現。而且由于每個調平撐腿的受力不一樣，容易導致發生電機過載現象。因而，選用模式（1）進行調平。
由于調平過程，是調節三點的相對高度，因此，有三種調平方法：
（1）向最高點看齊，即保持最高點不動，把低點調高，只有上升運動。
（2）向最低點看齊，即保持最低點不動，把高點降低，只有下降運動。
（3）向中點看齊，即把要調節的各點向中點運動，調節動作有升有降。
從效率上考慮，方法（3）最省時，但由于有的調平撐腿已回收到極限位置而系統仍未調平。方法（2）也會產生上述問題。采用方法（1）調平時，調節方向和降腿動作方向一致，能消除執行機構的反向間隙的影響。提高了系統的調平精度。
1. 5 三腿機電式自動調平臺的自動調平過程
在開啟電源后，控制系統開始進行調平，其工作平臺示意圖如圖3所示。


通過雙軸水平檢測器的檢測信號，根據自動調平算法，可以測算出工作平臺的最高點。若調平撐腿著地后A點為最高點（其他點為最高點的情況與A點相似），根據雙軸水平傳感


器的信號，可以分別進行X軸和Y軸方向的調平。如先進行X軸方向的調平，其過程如下：
調平撐腿1、3不動，調平撐腿2上升一定位移，即工作平臺繞軸線AC旋轉，如圖4所示。其數值由控制系統根據雙軸水平檢測器的X軸方向反饋值決定，直至X軸方向調平。


在X軸水平后，調平撐腿1、2不動，調平撐腿3上升一定位移，即工作平臺繞軸線AB旋轉，如圖5所示。上升的數值由控制系統，根據雙軸水平檢測器的Y軸方向反饋值決定，直至Y軸方向調平。
如工作平臺的X軸和Y軸方向傾角都調整到設定值范圍內，且合成角θ小于設定值，則可以認為工作平臺已處于水平狀態，工作平臺實際調平示意圖如圖6。



1. 6三腿機電式自動調平臺的自動調平算法
根據系統實際情況，可以考慮兩種調平算法：
（1）開環調節，即計算出其他三點和最高點的高度差，可編程控制器PLC控制各調平撐腿運行至相應高度，實現工作平臺調平。
（2）閉環調節，即在低點調平撐腿伸出過程中實時檢測工作平臺的X軸和Y軸方向的傾角，不斷調節調平撐腿伸出量。當工作平臺的X軸和Y軸方向的傾角都調節到設定值范圍內時，且合成角θ小于設定值，可以認為工作平臺已調平。此時，調平撐腿停止運動，系統自動調平過程結束。
開環調節算法，要求工作平臺是一個理想的剛性平面，工作平臺無扭曲變形。三支調平撐腿安裝一致，并且，每支調平撐腿必須跟工作平臺垂直，調節過程中工作平臺絕對無變形。
上述條件在實際操作中是無法保證的，因而該方法也無法采用。
閉環調平算法在調平過程中是反復進行“測量—調平”過程，因而對控制對象的一些軟參數要求不高，實際調平效果好。實際上自動調平臺本身是一個閉環系統。
    可編程控制器PLC根據雙軸水平檢測器測出的工作平臺的傾角，來控制執行機構的動作和位移，因而，采用閉環調平算法很容易實現工作平臺的自動調平。
      如工作平臺處于非理想狀態：
（1）工作平臺受力不均產生扭曲變形。
（2）電動推桿不垂直導致電動推桿的升降不同步。
（3）三支電動推桿不平行。
（4）電動推桿的傳動機構的間隙和誤差不均勻等。
對于這些非理想狀態的影響。閉環調平算法也容易實現三腿自動調平臺的自動調平。

2 四腿電液式車載自動調系統的組成及其工作原理
2. 1 四腿電液式車載自動調系統的組成
四腿電液式車載調平系統組成如圖10所示。該系統由1套控制箱、1套控制模塊、車外操作裝置、4套液壓撐腿、4套水平展開液壓機構、1套雙軸水平傳感器、一組壓力繼電器、液壓集成塊、油箱、液壓站及其附件等組成。液壓撐腿由液壓缸、液壓鎖和安裝座等結構件構成；控制箱由PLC控制器、低壓電源、操作面板、繼電器、保護設備、按鈕及指示燈等構成。


四腿電液式車載自動調平系統各部分的作用如下：
1）液壓撐腿（1/2/3/4）：調平系統的執行機構。
2）PLC控制器：調平系統的控制核心�？刂泼�令通過控制器發出，同時采集反饋信號，使各個物理量構成一個個相對獨立的閉環控制系統。
3) 水平傳感器：用于測量工作平臺與水平面的夾角（X軸/Y軸）。
4）遠程接口：車外操作裝置實現車外操作。
5）操作面板：人機交流界面。用于輸入控制命令，顯示系統狀態。
6）低壓電源：用于系統各部分低壓供電。
2. 2 四腿電液式車載自動調平系統的工作原理
由于三點確定一個平面，在實際的調平過程中，四腿電液式車載自動調平系統，有時會出現一個液壓撐腿懸空的現象。因此，液壓撐腿水平展開到位后，系統調平工作前，首先進行所有的液壓撐腿“著地”，并對液壓撐腿進行壓力檢測。液壓撐腿伸出過程中，當液壓撐腿壓力達到設定壓力時，汽車輪胎處于半著地狀態，壓力繼電器發信號給PLC控制器，PLC發指令停止液壓撐腿運行。當液壓撐腿（1、2、3、4）全部停止運行后，液壓撐腿“著地”完成，系統進入自動調平狀態。

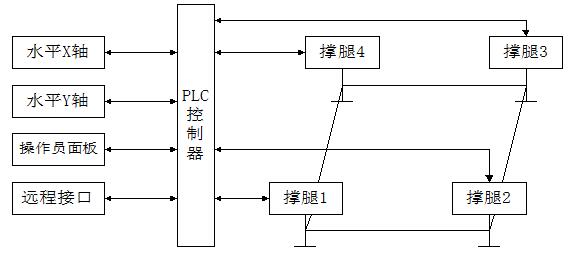

液壓撐腿“著地”后，四腿電液式車載自動調平系統方可進行自動調平。四腿電液式車載自動調平系統布局圖如圖11。



四腿電液式車載自動調平系統可以等效簡化為圖12。理想狀態下，自動調平系統的工作平臺可以視為一個剛性平臺，于是：AB//CD，AB=CD  ；AD//BC，AD=BC 。


可編程控制器PLC接收水平傳感器反饋的X軸和Y軸的角度信息，根據自動調平算法，可以測算出工作平臺的最高點。假設液壓撐腿著地后A點（撐腿1）為最高點。如圖13。以水平面為基準，從A點向D點方向作水平線，從B點向C點方向作水平線。此時：
由于 AD//BC，AD=BC ；AD＇//BC＇，AD＇=BC＇
因此 DD＇=CC＇。

同步調整工作平臺的C點（撐腿3）和D點（撐腿4），使兩條撐腿同時上升DD＇長度。此時AD和AD＇重合，BC和BC＇重合。則工作平臺在Y軸方向處于水平狀態。
如圖14，在Y軸水平調整完畢后，以水平面為基準，從A點向B點方向作水平線，從D點向C點方向作水平線。此時：
由于 AB//CD，AB=CD ；
  AB＇//DC＇，AB＇=DC＇。
因此 BB＇=CC＇。

同步調整工作平臺的C點（撐腿3）和B點（撐腿2），使兩條撐腿同時上升BB＇長度。此時AB和AB＇重合，DC和DC＇重合。則工作平臺在X軸方向處于水平狀態。
在理想狀態下，當以上工作完成以后，工作平臺處于水平狀態。
同理，當B、C或D為最高點時，也可以采用同樣的方法對系統進行自動調平。
其中，還有比較特殊的狀態，即工作平臺上存在兩個最高點或四個點等高。當出現兩個最高點時，可以判斷工作平臺的X或Y軸水平，此時只需將不水平的方向調平即可；四個點等高代表工作平臺已水平，此時系統無需進行調平。

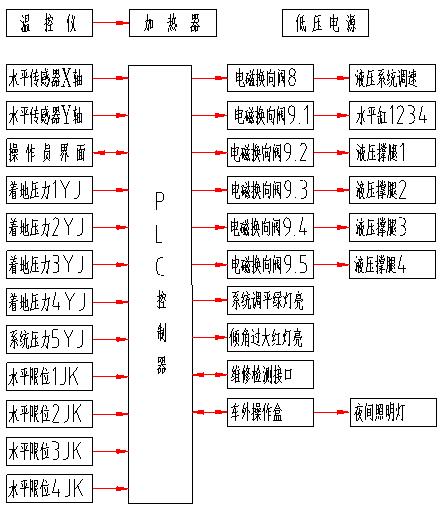

四腿電液式車載自動調平系統的原理框圖如圖15。


2. 3 四腿電液式車載自動調平系統的主要功能
2.3.1 調平精度：≤0.1°。
2.3.2 調平時間：≤50s。
2.3.3 鎖定性能：系統剛性鎖定。
2.3.4 單腿額定承載：10T。
2.3.5 系統承載:30T。
2.3.6 單腿有效行程：500mm。
2.3.7 角度自動顯示功能。
2.3.8 陣地傾角大于設定值自動報警。
2.3.9 車內外可操作功能。
2.3.10可靠性壽命：15年。
2.3.11平均無故障時間 MTBF＞5000h。
2.3.12平均修復時間 MTTR＜0.5h。
2.3.13預熱時間：在-20℃以下預熱時間應小于3Min。
2.3.14溫度：工作溫度：-40℃- +55℃，存儲溫度：-50- +70℃。
2.3.15工作高度：海拔3000m能正常工作。
2.3.16陣地要求：必須是平坦硬質的地基，相對坡度不大于設定值，否則下墊
鋼板或枕木。
2. 4 四腿電液式車載自動調平系統的自動調平的模式、過程與算法
四腿電液式車載自動調平系統與三腿機電式自動調平臺的自動調平模式、過程與算法基本類似，因此不再闡述。兩者的主要不同點在于：
（1）四腿電液式車載自動調平系統，由于有四個撐腿，三點確定一個平面，因而可能在系統自動調平時，出現一個撐腿懸空。因此，系統自動調平前，需要先進行撐腿“著地”操作。
（2）四腿電液式車載自動調平系統，由于液壓撐腿要“著地”，因而液壓撐腿收起后，要核算液壓撐腿的離地高度，以免影響汽車行駛中的離去角。而三腿機電式自動調平臺，由于電動撐腿可以固定在車廂內或安裝座上，因而只需要核算其安裝空間即可。


3 六腿車載自動調平系統
     六腿車載自動調平系統，可以根據設備具體的使用情況，將其中兩個調平撐腿設計為
隨動，便可將其等效為四腿車載自動調平系統，其自動調平模式、過程與算法，與四腿車
載自動調平系統相同。
4自動調平系統的系列化、模塊化、國產化
 4.1自動調平系統的系列化
隨著自動調平系統的改進與完善，自動調平系統按傳動方式有機電式、電液式 ；按調
平撐腿著地方式有車載自動調平系統、自動調平臺 ；按調平撐腿數量有三腿、四腿、六腿
的自動調平系統 ；按系統承載重量有200Kgf、400Kgf、800Kgf機電式自動調平臺，1T、
5T、10T、30T、50T的自動調平系統；按操作模式有一鍵式自動調平系統、智能化實時調
平系統。

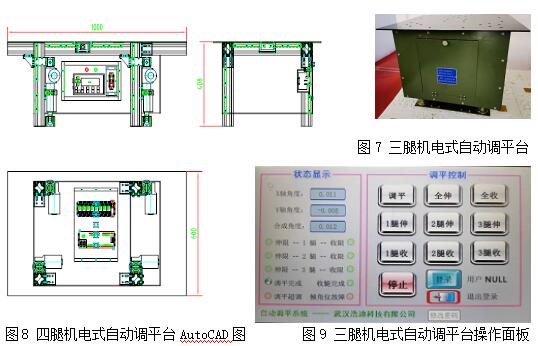

4.1.1三腿機電式自動調平臺
    三腿機電式自動調平臺，適用于室內、測量車內，只受重力、無側向彎矩的小型測量設備工作平臺的自動調平。其系統承載：100Kgf、200Kgf、300Kgf。調平精度：0.05°～0.1°。
     三腿機電式實時智能調平臺，在工作平臺運行狀態下，實時智能調平。適用于測量機器人、小型車載雷達系統，測量車的高精設備的自動調平。其系統承載：100Kgf、200Kgf、300Kgf。調平精度：0.1°～0.5°。
4.1.2四腿機電式自動調平臺
四腿機電式自動調平臺，適用于各類小型測量設備的自動調平。其系統承載：200Kgf、500Kgf、800Kgf。調平精度：0.05°～0.1°。

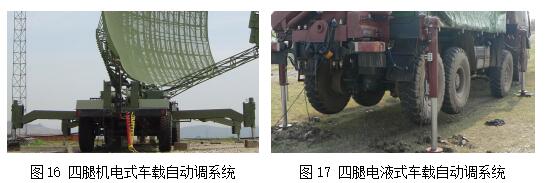

4.1.3四腿機電式車載自動調平系統
四腿機電式車載自動調平系統，適用于雷達座車、測量車、高精度工作平臺等自動調平。其系統承載：2T、3T、5T、10T、20T、30T。調平精度：0.05°～0.1°。
4.1.4四腿電液式車載自動調平系統
四腿電液式車載自動調平系統，適用于雷達座車、火箭炮運輸裝填車、鐵路裝卸車等自動調平。其系統承載：2T、 3T、5T、10T、20T、30T。調平精度：0.2°。
四腿電液式實時智能調平臺，在工作平臺運行狀態下，實時智能調平。適用于運輸裝填車、小型車載雷達系統、測量車的高精設備、礦機運輸車的自動調平。其系統承載：5T、10T、20T、30T。調平精度：0.1°～0.5°。
4.1.5六腿電液式車載自動調平系統
六腿電液式車載自動調平系統，適用于輪式裝甲車、礦山機械、鐵路裝卸車等自動調平。其系統承載：40T、50T。調平精度：0.5°。
四腿電液式實時智能調系統，在工作平臺運行狀態下，實時智能調平。適用于輪式裝甲車、礦機運輸車的自動調平。其系統承載：40T、50T。調平精度：0.5°。
4.2自動調平系統的模塊化
      本公司對不同系列組合產品，根據不同功能要求，完成了控制軟件模塊化設計、對各類推力、行程的電動撐腿和液壓撐腿的安裝接口、外形進行模塊化設計。使類似產品的零部件、軟件可以實現互換，便于產品的批量生產與維修。
4.3自動調平系統的國產化
       隨著我國的科技進步，為適應國防建設需要，我們響應軍工產品國產化的要求，在器件選用中，盡可能選國產產品，力爭我們研制的產品，其器件國產化率100%。
5自動調平系統的創新點與優點
自動調平系統的主要特點如下：
（1）實時檢測，避免人為誤判。水平傳感器實時檢測工作平臺與水平面的夾角，只要角度發生變化，系統可及時自動調平，確保平臺的高精度水平。
（2）自動調平，避免人為誤動。當傾角水平精度超出要求時，根據調平算法進行自動調平。
（3）雙重自保，安全性高。采用人工手動急停和程序自判急停雙重保護，既可人工手動急停；又可通過程序自保，自動停機。
（4）剛性鎖定，可靠性高。實現了系統的剛性鎖定，確保系統自動調平后精度可靠。
（5）雙速調平，高精高效。由于控制程序采用大傾角時高速調平，傾角小于設定值時低速精確調平，既保證了調平精度，又縮短了調平時間。
